MZ32用于涌流抑制系列

產品介紹/Prroduct introduction

MZ32系列抑制浪涌系列是一種應用于大功率開關線路中作為浪涌峰值電流抑制使用，保護功率器件和濾波電容.

在各種電源線路中均采用了高容量電容器，用來對整流后的直流電壓進行平滑濾波。如果在啟動時放電，便會產生短路現象，對整流器和電源線造成影響。一些電感性負載，如大型變壓器或發動機等，也會產生過高的沖擊電流。最壞情況是極高沖擊電流可能損壞整流器或熔斷電源保險絲。

除沖擊電流外，另一個危險表現在連續電流過高或設備的短路。通常，該風險主要來自有缺陷的回路電容器或功率半導體器件。而通過MZ32系列熱敏電阻，便可以消除上述風險源。與負溫度系數沖擊電流限制器不同，正溫度系數熱敏電阻擁有正溫度特性，即在常溫下的電阻較低。電流增加將逐漸使正溫度系數熱敏電阻的溫度升高，使其進入高電阻狀態，從而限制電流。這些陶瓷零件就像自動復位保險絲:一旦電流浪涌退去，電阻器的溫度將降低，PTC 就恢復到低電阻導電狀態。

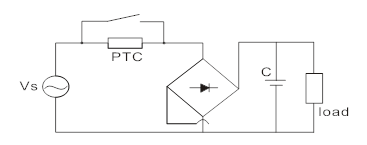

PTC用于電流浪涌限制典型應用圖

根據下列公式來計算濾波電容值

(單位Unit：uF)

C:濾波電容Filter capacitor

Tc:PTC居里溫度Curie temperature

V:電容充電電壓Capacitor charging voltage（V=1.414xVs）

0.7:安全系數safety factor

Ta:環境溫度ambient temperature

Enon60=0.7x(Tc-Ta)xCth Enon60 :60度下最大不動作能量（Ta=60）

產品特點/PRODUCT FEATURES

1. MZ32系列產品分兩大類別：A-芯片型、B-殼裝型、C-涂裝型

2. 高耐電壓：120V-500V

3. 長期穩定

4. 無機械和電氣噪音

5. 無觸點

6. 高能量

應用范圍/APPLICATION

1. 家用電器（空調、冰箱啟動）

2. 大功率開關電源

3. 逆變器

產品外形結構圖/OVERALL STRUCTURE

產品型號說明/MARKING OF PART NUMBER

規格表/SPEC.Table

型號	額定電阻值 R25(Ω)	最大電壓Vmax(VAC)	最大直流鏈電壓Vmax(VDC)	熱容量 Cth [J/K]	60℃最大不動作能量ENON60(J)	居里溫度Tc (℃)	外形尺寸
							D	T	d
MZ32-25RHARD03C	25±25%	270	380	1.0	38	115	15	7.0	0.6
MZ32-50RHARD03C	50±25%	270	380	1.06	40	115	15	7.0	0.6
MZ32-80RHARD03C	80±25%	270	380	1.06	40	115	15	7.0	0.6
MZ32-121RHARD03C	120±25%	440	620	1.06	40	115	15	7.0	0.6
MZ32-151RHARD03C	150±25%	440	620	1.06	40	115	15	7.0	0.6
MZ32-501RHARD03C	500±25%	560	800	1.06	40	115	15	7.0	0.6
MZ32-56RHAGD03C	56±25%	300	420	1.06	55	135	15	7.0	0.6
MZ32-121RHAGD03C	120±25%	300	420	1.06	55	135	15	7.0	0.6
MZ32-60RHAGD02C	60±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-80RHAGD02C	80±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-101RHAGD02C	100±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-121RHAGD02C	120±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-151RHAGD02C	150±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-181RHAGD02C	180±25%	440	620	2.1	100	135	18.5	7.0	0.6/0.8
MZ32-251RHARD02C	250±25%	480	680	2.3	97	125	18.5	7.0	0.6/0.8
MZ32-501RHARD02C	500±25%	560	800	2.3	97	125	18.5	7.0	0.6/0.8
MZ32-33RHAGD01C	33±25%	270	380	3.8	186	135	23	8.0	0.8
MZ32-50RHAGD01C	50±25%	440	620	5.1	267	135	23	8.0	0.8
MZ32-50RHAND01C	50±25%	680	960	5.1	114	100	23	8.0	0.8
MZ32-101RHARD01C	100±25%	560	800	3.8	154	125	23	8.0	0.8
MZ32-102RHAND01C	1000±25%	480	680	3.8	106	100	23	8.0	0.8
MZ32-22RHAGD03E	22±25%	260	360	2.3	110	130	殼裝圖?
MZ32-33RHAGD03E	33±25%	270	380	1.06	48	125	殼裝圖?
MZ32-40RHAGD03E	40±25%	270	380	1.06	48	125	殼裝圖?
MZ32-47RHARD03E	47±25%	270	380	1.06	48	125	殼裝圖?
MZ32-68RHARD03E	68±25%	270	380	1.06	48	125	殼裝圖?
MZ32-101RHARD03E	100±25%	380	550	1.06	48	125	殼裝圖?
MZ32-33RHAGD03E	33±25%	270	380	1.06	56	135	殼裝圖?
MZ32-40RHAGD03E	40±25%	270	380	1.06	56	135	殼裝圖?
MZ32-47RHAGD03E	47±25%	270	380	1.06	56	135	殼裝圖?
MZ32-22RHARD01E	22±25%	270	380	3.2	134	120	殼裝圖Ⅱ
MZ32-33RHARD01E	33±25%	270	380	3.2	134	120	殼裝圖Ⅱ
MZ32-40RHARD01E	40±25%	270	380	3.2	134	120	殼裝圖Ⅱ
MZ32-47RHARD01E	47±25%	270	380	3.2	134	120	殼裝圖Ⅱ
MZ32-101RHARD01E	100±25%	380	550	3.2	134	120	殼裝圖Ⅱ
